Bank Conflicts

CUDA를 공부하면 Shared Memory에 대한 개념을 접할 수 있습니다. 그러면서 Bank Conflicts 에 대한 개념을 접할 수 있는데요. 아래와 같은 그림 혹은 비슷한 그림들을 보셨을 겁니다. Bank Conflicts는 메모리 요청이 뱅크에 중복되게 일어날 때 발생하는 것을 나타냅니다.

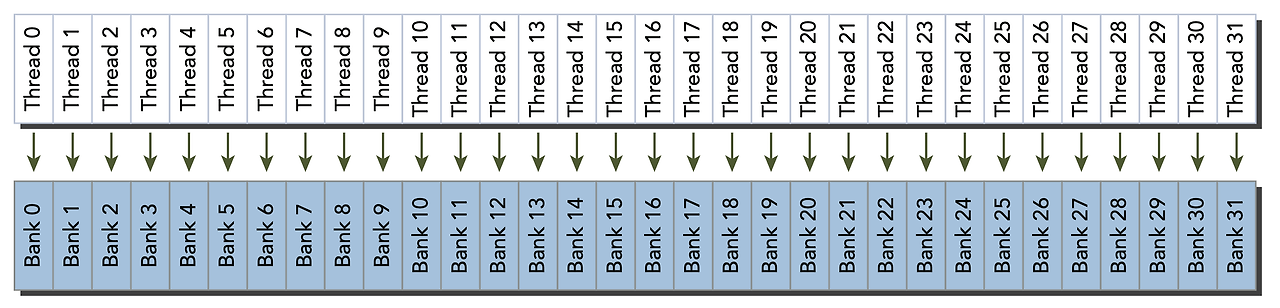

1. conflict-free access

2. Conflict-free access (random access)

3. Bank conflicts access

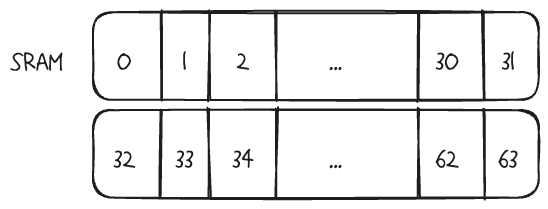

Shared memory는 32-bit 크기를 가진 메모리 모듈 32개로 이루어져있습니다. 64개의 fp32 데이터를 SRAM에 넣으면 아래와 같이 들어가게 됩니다. 즉, 32개의 bank에 순차적으로 속하게 됩니다.



각 스레드가 각각 다른 뱅크에 접근할 때(1, 2번)에는 bank conflict가 발생하지 않습니다. 3번 경우에는 bank conflicts가 "일어날 가능성이" 있는데, 정확하게는 두가지 경우를 생각해볼 필요가 있습니다.

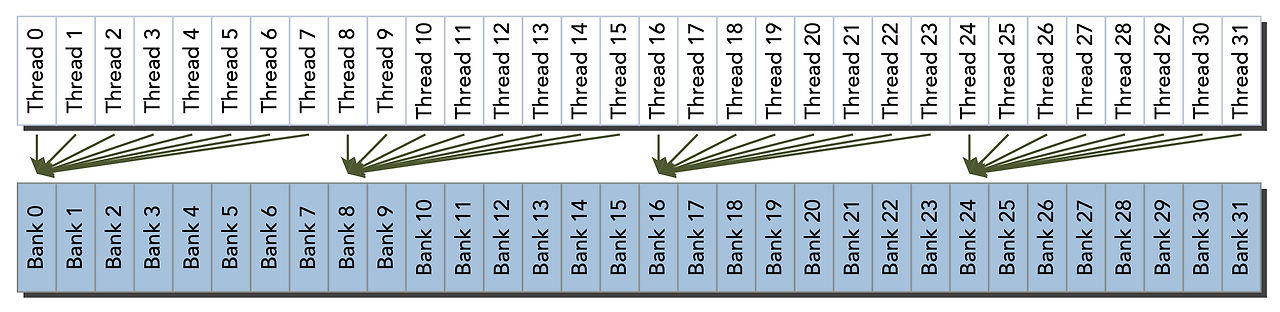

• 스레드들이 같은 뱅크의 같은 주소에 접근할 때: 0~7번 스레드가 SRAM의 0번 데이터에 접근하는 경우를 나타냅니다. 이경우에는 broadcast access이므로, bank conflict가 일어나지 않습니다. 즉, 한 번의 memory request로 32개의 스레드가 데이터를 충족하게 됩니다. (memory request는 128바이트 단위라고 생각해주세요)
• 스레드들이 같은 뱅크의 다른 주소에 접근할 때: 0~3번 스레드는 SRAM의 0번 데이터에, 4~7번 스레드는 32번 데이터에 접근하는 경우를 나타냅니다. 이 경우에는 첫번째 메모리 요청에서 32번 주소의 데이터를 얻어올 수 없습니다. 왜냐하면 0번 뱅크는 앞선 요청에 따라 0번 데이터를 가지고 와야하거든요. 따라서 추가적인 메모리 요청이 필요하게 되고, 이게 성능저하를 야기시킵니다. 이런 경우가 바로 bank conflict를 나타냅니다.

Experiment

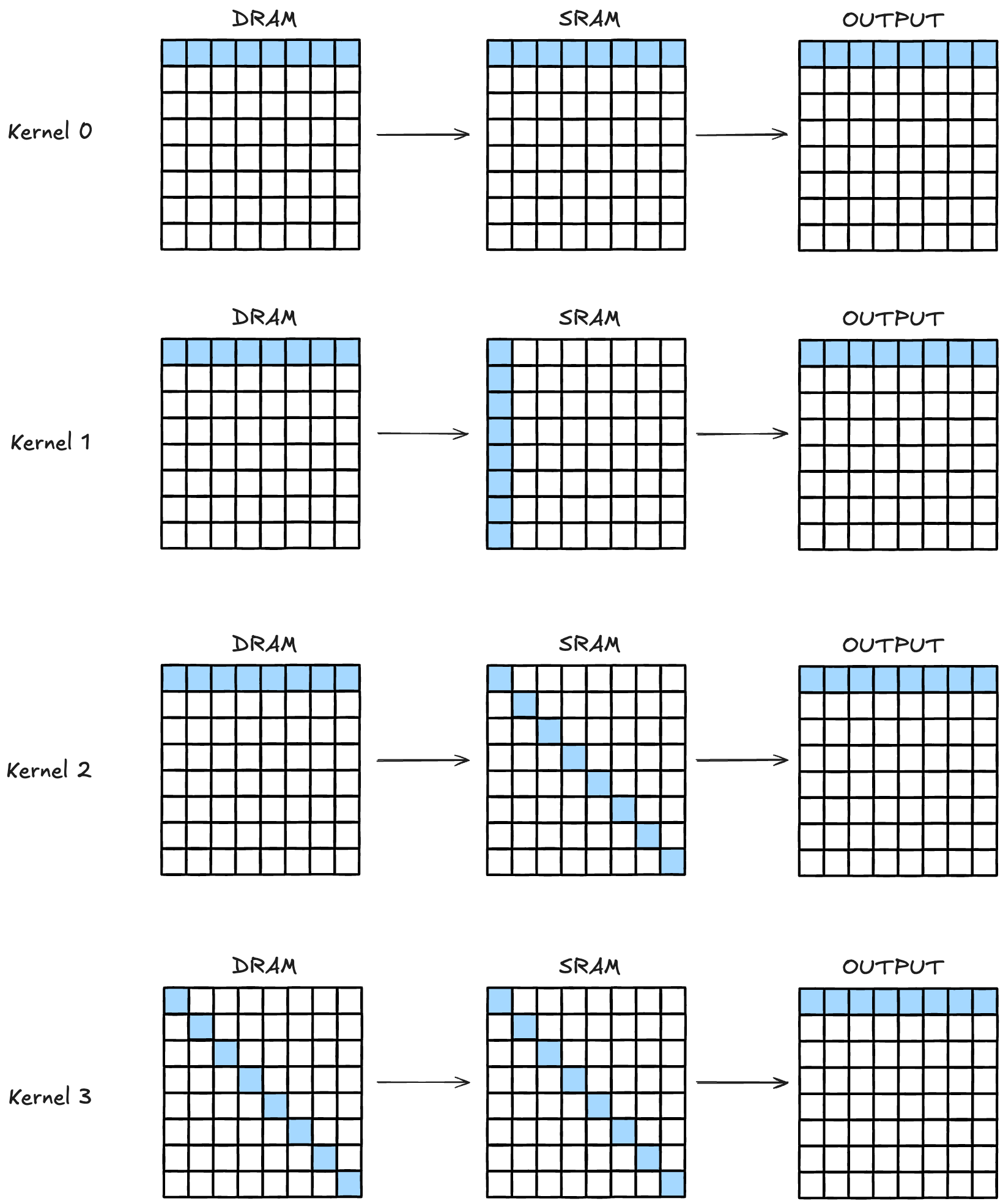

실제로 그렇게 되는지 아래와 같은 4개의 커널을 실행해보겠습니다. 32x32의 행렬에 대한 연산을 편의상 그림에는 8x8로 나타내었습니다. 데이터는 Row-major로 저장되어있습니다.

Kernel 0: ideal case

0번 커널은 이상적인 케이스입니다. 32개의 스레드가 순차적으로 DRAM input의 0~31번 주소의 데이터에 접근, SRAM의 0~31번 주소에 데이터를 저장합니다. 그 후 다시 SRAM의 데이터를 그대로 불러서 DRAM output의 0~31번 주소에 저장합니다.



Kernel 1: bank conflicts case

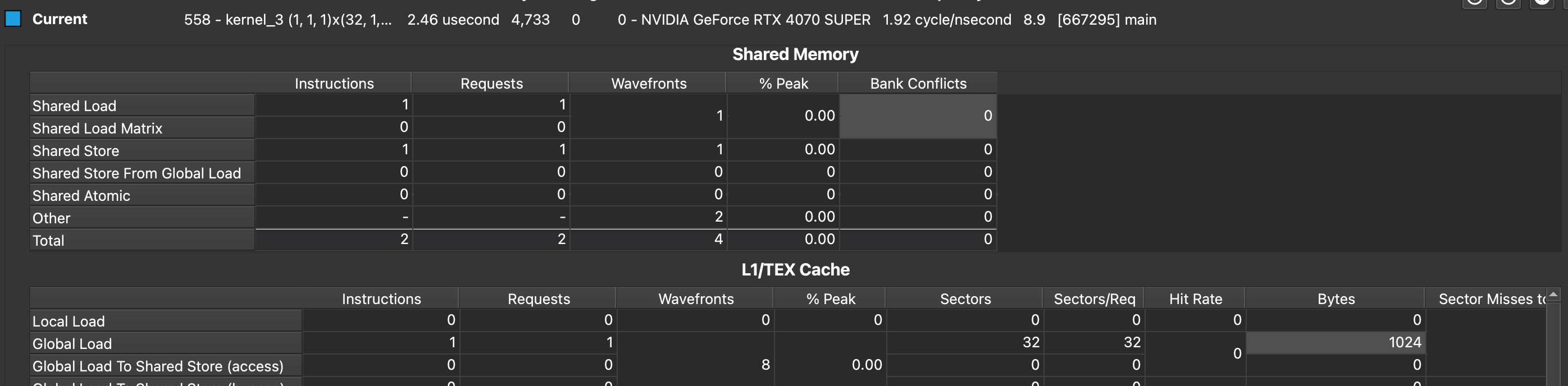

1번 커널은 bank conflict를 의도하는 코드입니다. DRAM에서 데이터를 로드해서, 일부러 SRAM의 0번 뱅크에 모든 데이터를 처리합니다. 결과 31번의 bank conflict가 발생해서 32개의 wavefront가 발생합니다. wavefront는 직렬화되어 처리됩니다.

Kernel 2: good case

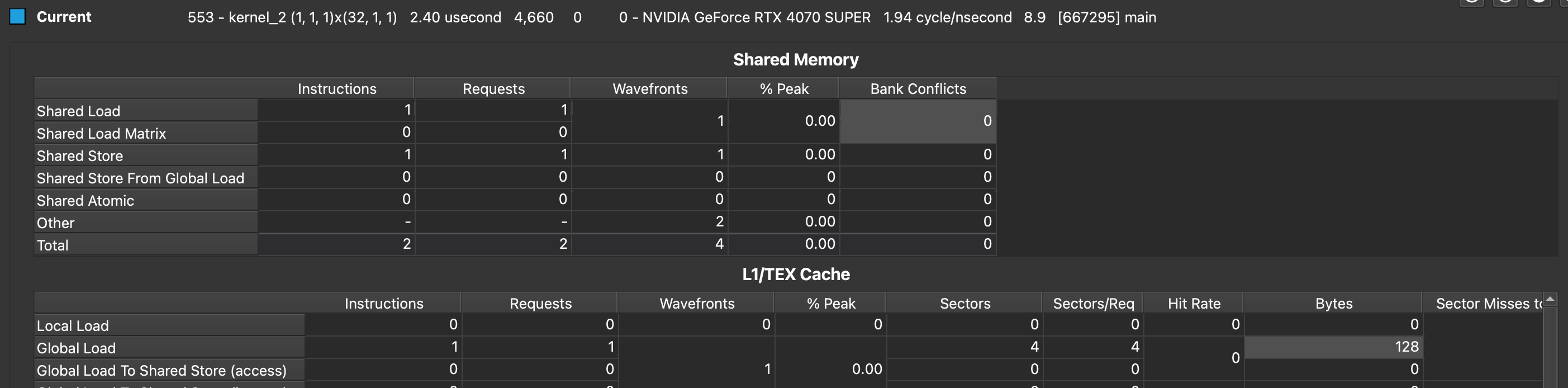

2번 커널은 각자 다른 뱅크에, 인접하지 않은 데이터에 접근합니다. 그래도 괜찮습니다. 어짜피 각 메모리 컨트롤러는 자신에게 할당된 데이터를 독립적으로 가져올 거라서 성능적 손실은 발생하지 않습니다. 다만, 실제 상황에서는 사용하기 어려운 인덱싱이겠으니.. good case입니다.

Kernel 3: DRAM load overhead case

이 케이스는 DRAM에서 memory coalescing이 중요하다는 것을 보여드리려고 가져왔습니다. 2번 커널과 비슷하지만, DRAM에서 데이터를 읽어들일 때, 각자 다른 sector에 담겨있는 데이터를 가져옵니다. 기존 DRAM에서는 4바이트*32=128바이트의 데이터, 즉 4개의 섹터만 로드하면 되었는데, 이 커널에서는 한 섹터당 4바이트밖에 유효하지 않습니다. 다행히(?) 떨어져있는 데이터라도 4개의 섹터를 한번에 처리할 수 있어서 wavefront는 8개만 발생했네요. 그래도 결국 128바이트의 데이터를 부르기 위해서 1024바이트의 데이터를 읽어오는 성능 저하가 발생했습니다.



결론

4개의 커널로 살펴보았듯, CUDA 프로그래밍에 있어서 중요한 부분은 어떻게 데이터를 일괄적으로 처리할 것인지 입니다. 데이터 layout을 바꾸어서 load하면 성능 손실을 막을 수 있겠죠.

How about fp64?

번외로, SRAM bank size는 4KB인데 fp64의 데이터는 어떻게 동작하게 될까요? Aligned&coalesced memory access를 전제로 했을 때, 이 경우에는 메모리 컨트롤러가 request를 128바이트씩 2개의 transaction으로 쪼개서 수행하게끔 디자인되어있다고 합니다. 그래서 bank conflict가 발생하지 않는다고 하네요.
